1、产品说明：
| 组成 | 单组分 |
| 强度 | 高强度 |
| 粘度 | 中粘度、触变性 |
| 固化机理 | 厌氧性 |
| 应用 | 螺纹锁固 |
2、典型用途：
DX222通用型，可用于M2-M12螺纹的锁固与密封。具有一定的润滑性，并可准确地达到锁固强度。当螺纹间的空气被隔绝后，固化过程随即开始。能防止因冲击和振动引起的松动和渗漏。是一种可用普通工具拆卸的螺纹锁固剂。
3、固化前的状态：
| 化学类型 | 甲基丙烯酸酯 |
| 颜色 | 紫色 |
| 比重@25℃ | 1.05 |
| 粘度@25℃，cp Brookfield-RVT 转子 3@20rpm | 850-1550 |
| 闪点/℃ | ﹥93 |
4、典型固化特性及固化后的性能：
工作温度范围：-54~150℃
固化速度（初固/全固）:20 分钟/24 小时

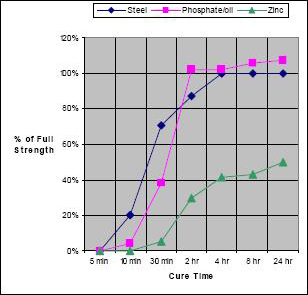

固化速度取决于所用的基材，上图显示在不同材质的M10 的螺栓和螺母上，破坏力矩与时间的关系。
物理性能：
热膨胀系数 ASTMD696，K：80×10
导热系数 ASTMC177，W·m·K：0.1
M10 钢制螺母和螺栓在 22℃下固化 1 小时
破坏力矩 ISO-10964（N·m）：1-9
平均拆卸力矩 ISO-10964（N·m）：0.5-5.7
M10 钢制螺母和螺栓在 22℃下固化 24 小时
破坏力矩 ISO-10964（N·m）：2.8-9
平均拆卸力矩 ISO-10964（N·m）：1.1-5.7
M10 镀锌螺母和螺栓在 22℃下固化 24 小时
破坏力矩 ISO-10964（N·m）：1.1-4.5
平均拆卸力矩 ISO-10964（N·m）：0.5-2.8
耐化学品/溶剂测试：
在下列条件下老化1000小时，在22 ℃进行测试。
| 环境 | 初始强度的剩有率/% |
| 热老化 | 100 |
| 机油@150℃ | 100 |
| 制动液@150℃ | 85 |
| 50/50 乙二醇/水@120℃ | 80 |
| 水@100℃ | 80 |
| 汽油@25℃ | 95 |
| 柴油@25℃ | 100 |
| 乙醇@25℃ | 95 |
5、使用方法：
装配：
1、为了获得最佳效果，使用 DX755 清洗剂彻底清洗螺纹内外表面，并晾干。
2、如果材料为惰性金属，在配合面喷涂促进剂DX7649，并晾干。
3、使用前充分摇匀。
4、为防止胶水阻塞施胶嘴，应避免胶嘴接触金属物质。
5、在螺纹的啮合处涂满足够的胶液，第一节螺纹不要涂，涂胶宽度为3-5道螺纹。对于较大的螺纹和间隙，可以调整涂胶量并且也将产品应用在内螺纹上。
6、用普通方法拧紧螺纹直至正确位置。24 小时后达到最高强度。
拆卸：
1、用标准拆卸工具拆卸。
2、在极少情况下，由于配合长度很长导致常温下无法拆卸，可以局部加热螺栓和螺母到 232℃，趁热进行拆卸。
清洗：
对于固化的胶水，可以浸泡在垫片清除剂 DX790中或钢刷等工具进行机械打磨。
6、贮存条件：
1、本品应贮存于干燥阴凉处，理想贮存温度为18~26℃。
2、为了避免污染未使用过的胶粘剂，不可把已倒出的胶粘剂再倒回原包装容器中。
3、远离儿童存放。
声明：该说明书真实可靠。其中数据仅可作为参考。对于任何人使用我们无法控制的方法得到的结果，我们恕不负责。如果客户使用了本说明书未提及的使用方法，造成的后果应由客户自己负责。建议用户每次在正式使用前都要根据本文提供的数据先做实验。客户应该对产品是否适用于使用要求负责。本公司明确声明对任何必然的或意外损失包括利润方面的损失都不承担责任
