DX-4180是一种单组份、受热快速固化的环氧树脂胶黏剂。用于印刷线路板上 SMD 元件粘接，快速固化特性使其特别适合 SMT的生产要求，非常低的吸湿性使胶水长时间暴露空气中不影响其分散性或固化后空洞的形成。
主要特征：
| 外观 | 红色膏体 |
| 类型 | 环氧树脂 |
| 固化 | 加热固化 |
| 应用 | 表面贴装用胶黏剂、小型元器件接 |
| 分散方式 | 钢网印刷 |
固化前性能：
| 比重(25℃，g/cm) | 1.3 | 比重杯 |
| 粘度(1rpm 25℃)，CP | 1,250，000 | Brookfield DV-Ⅱ 黏度计，25℃,SC 4-15/1rpm |
| 触变指数 | 5.7 | 1rpm/10rpm |
| 闪点（TCC） | 见SDS | |
固化条件：

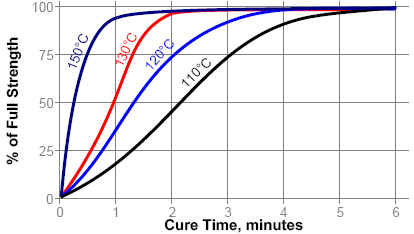

适宜的固化条件一般是 150℃加热 90-120 秒，固化速度及最终粘接强度与该固化温度条件下固化时间的关系如下图。
实际生产过程中，整个加热时间要比图中标的时间要长一些，因为有一段的预热时间。
| 密度（25℃，g/cm³） | 1.3 | ASTM D1875 |
| 热膨胀系数 um/m/℃ | 70 | ASTM D3386 |
| 玻璃化转化温度 ℃ | 110 | DSC |
| 剪切强度（不锈钢/不锈钢）MPa | 18 | GB 7124-2008 |
| 拉脱强度 N | 63 | C-1206,FR4 裸露线板 |
| 介电常数 | 3.8（100KHz） | ASTM D150 |
| 介电正切 | 0.014(100KHz | ASTM D150 |
| 体积电阻率 Ω.CM | 2.1*1015 | ASTM D257 |
| 表面电阻率 Ω | 2.1*1015 | ASTM D257 |
使用说明：
冷藏贮存的 须回温之后方可使用，200g/支包装须 4 小时（25℃）
注意事项：
（1）为避免污染未用胶液，不能将任何胶液倒回原包装内。
（2）胶液裸置于空气中，会吸收微量水份影响性能，故应尽量避免。在钢网印刷时，请勿将印好红胶的线路板置于空气中太长时间，应尽快贴片固化，如有条件，应控制空气湿度。
贮存：
-15～0℃温度下，干燥处，有效期 6 个月。
包装规格：
200g、360g 或根据客户需要提供包装。
说明：以上数据是依据我们广泛实验所得，结果是可靠的。但由于实际应用的多样性，应用条件不是我们所能控制，所以用户在使用前需进行试验以确认本品是否适用。我公司不担保特定条件下使用我公司产品出现的问题,不承担任何直接、间接或意外损失的责任。用户在使用过程中遇到什么问题,可以和我公司技术服务部联系,我们将竭力为您提供尽可能的帮助。
